圓錐破碎機是一種石料廠比較常用的破碎機設備，常用于二段破碎，圓錐破碎機是中細碎破碎機，常搭配粗碎設備顎式破碎機，再配置給料機、振動篩、輸送機等設備組成完整的石料廠生產線。
配置圓錐破碎機的石料廠生產線流程圖
圓錐破碎機有單缸、多缸、全液壓、復合式、移動式多個系列，下面分別是配置不同圓錐破碎機的石料廠生產線設計圖。
配置單缸液壓圓錐破碎機的石料廠生產線設計圖：
配置單缸液壓圓錐破碎機的石料廠生產線設計圖
配置多缸液壓圓錐破碎機的石料廠生產線設計圖：
配置多缸液壓圓錐破碎機的石料廠生產線設計圖

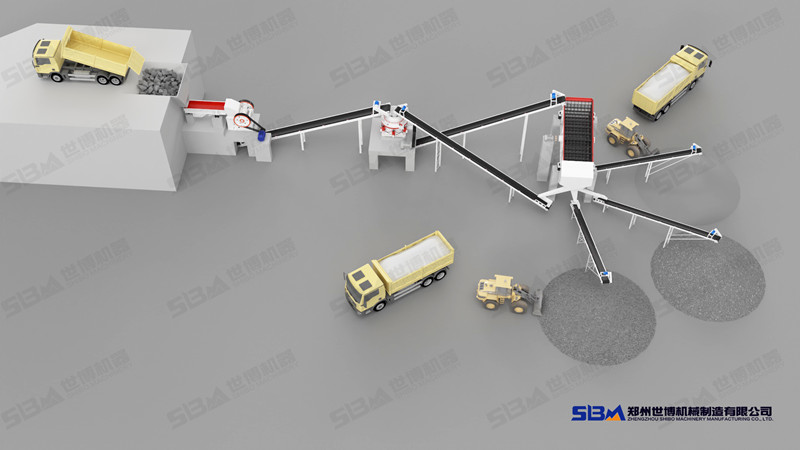

配置全液壓圓錐破碎機的石料廠生產線設計圖：
配置全液壓圓錐破碎機的石料廠生產線設計圖
全液壓圓錐破碎機可根據需求選配下面任意型號：
| 型號 | 動錐直徑 | 腔型 | 給料口尺寸 | 出料口尺寸 | 主軸轉速(r/min) | 電動機功率 | 產量(t/h) | 外型尺寸 | |
| 給料尺寸 | 開邊口尺寸 | ||||||||
| SHQ300 | 910 |
細型 粗型 |
83 159 |
102 175 |
9-22 13-38 |
580 | 75 |
48-96 65-168 |
2821 × 1880 × 2164 |
| SHQ400 | 1200 | 細型 | 127 | 131 | 9-31 | 485 | 110 | 68-192 | 2821 × 1974 × 2651 |
| 中型 | 156 | 156 | 13-38 | 105-205 | |||||
| 粗型 | 178 | 191 | 19-51 | 146-308 | |||||
| SHQ500 | 1395 | 細型 | 155 | 173 | 25-65 | 485 | 220 | 180-290 | 3360 × 2650 × 3050 |
| 中型 | 188 | 198 | 22-50 | 220-335 | |||||
| 粗型 | 230 | 245 | 19-45 | 235-575 | |||||
| SHQ600 | 1650 | 細型 | 188 | 209 | 16-38 | 485 | 250 | 186-332 | 3911 × 2870 × 3771 |
| 中型 | 213 | 241 | 22-51 | 263-422 | |||||
| 粗型 | 241 | 268 | 25-64 | 304-640 | |||||
配置復合式圓錐破碎機的石料廠生產線設計圖：
配置復合式圓錐破碎機的石料廠生產線設計圖
配置移動圓錐破碎機的石料廠生產線設計圖：
配置移動圓錐破碎機的石料廠生產線設計圖
每個系列的圓錐破碎機都有其特定型號，可根據實際需求選配大型號或小型號，能達到生產目標即可。
配置圓錐破碎機的石料廠生產線案例
客戶石料廠生產線案例配置圖
上圖是我廠根據某客戶需求為其設計的生產線，其中包含兩臺全液壓圓錐破碎機。具體配置如下：
ZSW1300X4900振動給料機一臺
PE1000x1200顎式破碎機一臺
SHQ500全液壓圓錐破碎機兩臺
3YZK3070振動篩兩臺
長短皮帶輸送機十條
適合破碎硬礦石
以上設備配置的生產線產量基本在400噸/時。如您也需要定制配置圓錐破碎機的石料廠生產線，歡迎聯系我們，我們?yōu)槟O(shè)計方案。
