移動石子破碎機是一款可以靈活組合配置的破碎機設備，一般是根據客戶不同的生產要求進行設計和配置設備，不同的生產需求所設計的移動石子破碎機結構不同。常見的移動石子破碎機結構有粗破結構、中細碎結構，還有一體式結構的三組合移動破碎機和四組合移動石子破碎機。下面分別列出不同的移動石子破碎機組合結構設計圖，并簡單說明。

粗破移動石子破碎機結構圖

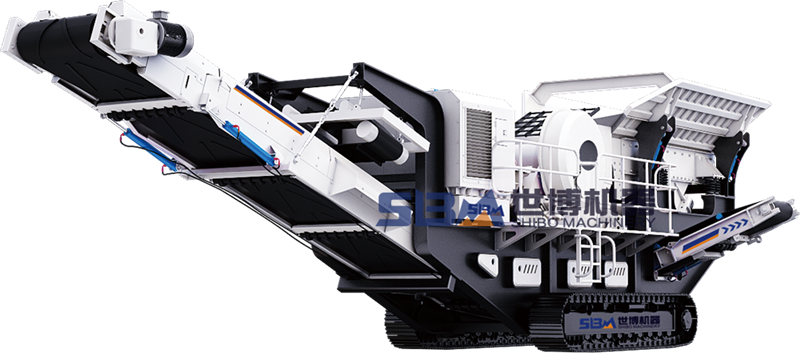

履帶粗破移動石子破碎機

上圖為履帶粗破移動石子破碎機結構圖，履帶車架上安裝給料機、顎式破碎機、電控系統和發電機組等設備，結構一目了然。

輪胎粗破移動石子破碎機

上圖為輪胎粗破移動石子破碎機結構圖，輪胎車架裝載給料機、顎破和皮帶機等，可根據產量需求選配大小不同型號的設備。

中細碎篩分移動石子破碎機結構圖

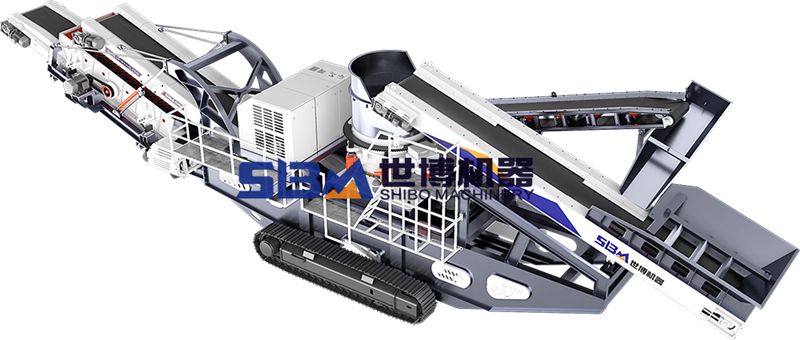

履帶中細碎篩分移動石子破碎機

上圖為履帶中細碎篩分移動石子破碎機結構設計圖，配置圓錐破碎機、振動篩、運料輸送機、返料皮帶、集中電控等設備。

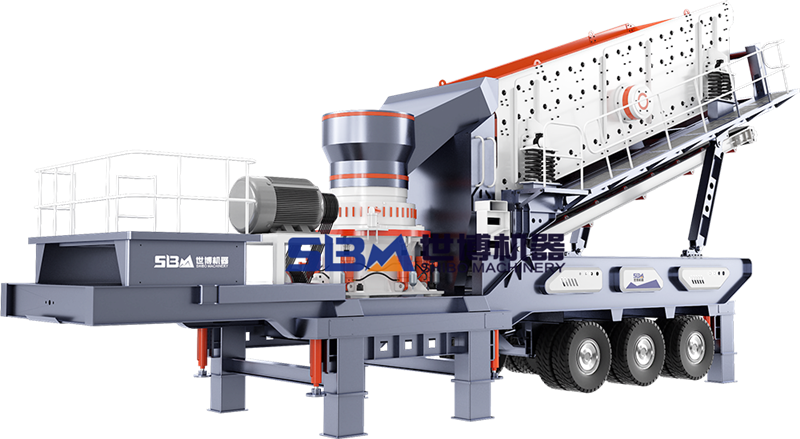

輪胎中細碎移動石子破碎機結構圖

上圖輪胎中細碎移動石子破碎機結構設計圖中，主要配置圓錐破、振動篩，主要作用是細碎石料和篩分石料。

三組合移動石子破碎機結構圖

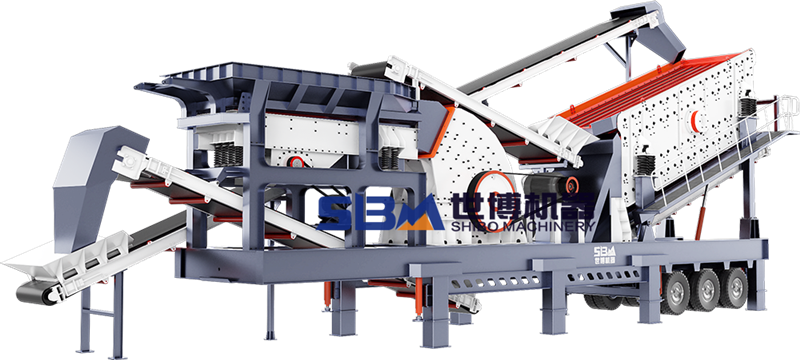

三組合移動石子破碎機結構設計圖

三組合移動石子破碎機配置的重錘式破碎機、給料機、振動篩、皮帶機，自成一條生產線，獨立生產，移動方便。

四組合移動石子破碎機結構圖

四組合移動石子破碎機結構設計圖

上圖中四組合移動石子破碎機配置的有顎破、圓錐破、給料機、振動篩、皮帶機，組合成一條小型移動石子生產線，生產很方便。

上面是河南世博機械廠家為廣大客戶展示的部分移動石子破碎機組合結構設計圖，我們還生產有更多結構的移動破碎機，還提供定制服務，只為給客戶提供更合適的設備和更貼心的服務，如有需求，歡迎聯系我們。
